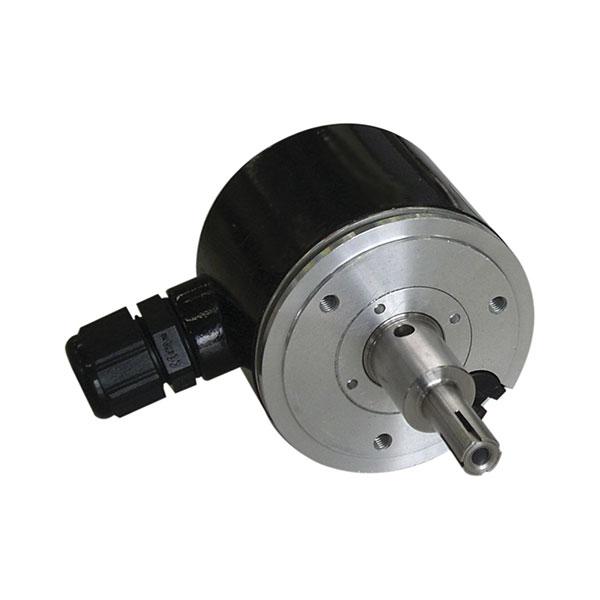

B58N1024XABA40 Encoder Incremental
Encoder com 58 mm de diâmetro externo, 1024 PPR, canais complementares AA\BB\ZZ\, eixo expansivo de 10 mm, alimentação de 5–26 VCC, saída elétrica 5–26 VCC (HTL), conexão via prensa cabo lateral, com cabo de 4 metros, sem plug complementar.
O Dynapar B58N1024XABA40 é um encoder incremental óptico de alta precisão projetado para aplicações industriais que exigem robustez, confiabilidade e estabilidade de medição. Fabricado no Brasil pela Dynapar (SPTech), ele integra a série B58N, reconhecida por sua construção sólida, modularidade e excelente desempenho eletroeletrônico.
Com 1024 pulsos por rotação (PPR), o encoder oferece resolução precisa para monitoramento de velocidade, posicionamento e sincronismo de eixos. O modelo utiliza eixo expansivo de 10 mm (versão longa), solução ideal para montagem direta em eixos internos de máquinas, garantindo fixação firme e sem necessidade de acoplamentos adicionais.
A saída elétrica HTL (5–26 VCC) proporciona elevada imunidade a ruídos, sendo indicada para ambientes industriais agressivos e longas distâncias de cabeamento. A conexão é feita por prensa-cabo lateral (A), fornecida com 4 metros de cabo, sem plug, permitindo personalização conforme a necessidade do sistema.
Principais Características do B58N1024XABA40
-
Part Number: B58N1024XABA40
-
Fabricante: Dynapar (SPTech)
-
Tipo: Encoder incremental óptico, canais complementares AA\BB\ZZ\
-
Diâmetro externo: 58 mm
-
Resolução: 1024 PPR
-
Eixo: Expansivo, 10 mm (versão longa)
-
Flange: Integrada ao sistema expansivo
-
Alimentação: 5–26 VCC
-
Saída elétrica: HTL (5–26 VCC), formato 1 “Ungated”
-
Conexão: Prensa-cabo lateral
-
Cabo: 4 metros
-
Plug complementar: Não possui
-
Grau de proteção: IP67
-
Velocidade máxima: 6000 RPM
-
Temperatura de operação: 0°C a +100°C
-
Peso aproximado: 400 g
Vantagens e Benefícios
-
Eixo expansivo: fácil instalação e excelente fixação interna sem acoplamentos.
-
1024 PPR: ótima resolução para controle de velocidade e posicionamento.
-
Saída HTL: excelente imunidade a ruídos e compatibilidade com CLPs e inversores.
-
4 metros de cabo: ideal para integração direta em painéis e controladores.
-
Construção robusta com IP67: adequado para ambientes severos, com poeira e umidade.
-
Proteções eletrônicas: contra curto-circuito, inversão de polaridade e sobretensão.
Aplicações Típicas
-
Motores elétricos industriais
-
Sistemas de elevação e guinchos
-
Máquinas de corte, extrusão e embalagens
-
Automação geral e sincronismo de eixos
-
Sistemas de transporte e equipamentos rotativos
-
Enroladores e bobinadores
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B58N |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Eixo | Expansivo, 10 mm (longo) |
| Alimentação | 5–26 VCC |
| Saída | HTL (Ungated) |
| Conexão | Prensa-cabo lateral |
| Cabo | 4 metros |
| Plug | Sem plug |
| Grau de Proteção | IP67 |
| Rotação Máxima | 6000 RPM |
| Temperatura | 0 a +100°C |
