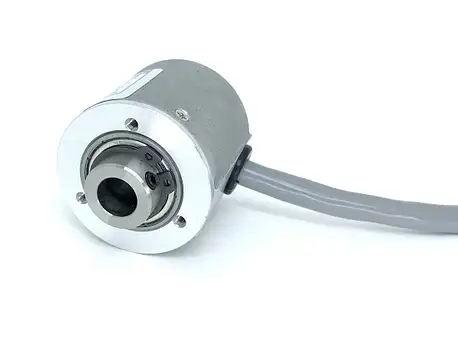

B401024H8YBA20 Encoder Incremental
Encoder com 40 mm de diâmetro externo, 1024 PPR, canais complementares AA\BB\ZZ\, eixo semi-vazado (Hubshaft) de 8 mm, fixação por lâmina mola, alimentação 5–26 VCC, saída elétrica HTL (5–26 VCC), conexão via prensa cabo lateral, com 2 metros de cabo e sem plug.
O Dynapar B401024H8YBA20 é um encoder incremental óptico desenvolvido para aplicações industriais que exigem alta resolução, robustez mecânica e confiabilidade na leitura de velocidade e posição.
Fabricado no Brasil pela Dynapar (SPTech), o modelo faz parte da série B40, reconhecida pelo design compacto, excelente durabilidade e facilidade de integração em diferentes tipos de máquinas e sistemas de automação.
Com resolução de 1024 pulsos por rotação (PPR) e saída elétrica HTL (5–26 VCC), o encoder fornece sinais incrementais estáveis e bem definidos, adequados para inversores de frequência, servoconversores, CLPs e aplicações que demandam precisão elevada.
Este modelo utiliza eixo hubshaft (semi-vazado) de 8 mm, possui montagem com lâmina mola (código Y) e conexão via prensa-cabo lateral. É fornecido com 2 metros de cabo e sem plug.
Principais Características do B401024H8YBA20
Part Number: B401024H8YBA20
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico com canais complementares AA\BB\ZZ
Diâmetro externo: 40 mm
Resolução: 1024 PPR
Eixo / Montagem:
-
Eixo Hubshaft (semi-vazado) de 8 mm (H + 8)
-
Montagem com lâmina mola (Y)
Alimentação: 5–26 VCC
Saída elétrica: HTL (código B)
Conexão: Prensa-cabo lateral (A)
Cabo: 2 metros (código 2)
Plug complementar: Sem plug (0)
Grau de proteção: Conforme especificação da série B40 – uso industrial
Vantagens e Benefícios
-
Resolução de 1024 PPR, ideal para aplicações de alta precisão.
-
Eixo hubshaft de 8 mm, permitindo montagem direta no eixo motriz sem necessidade de acoplamento.
-
Fixação com lâmina mola, compensando vibrações e desalinhamentos.
-
Saída HTL (5–26 VCC) compatível com CLPs, inversores e drivers industriais.
-
Cabo de 2 metros, permitindo instalação flexível.
-
Carcaça compacta e robusta (40 mm), adequada para espaços reduzidos.
Aplicações Típicas
-
Motores industriais e servoacionamentos
-
Sistemas com eixos passantes
-
Máquinas de corte, embalagem, rotulagem e impressão
-
Sistemas de transporte, posicionamento e sincronismo
-
Controle de velocidade e monitoramento de giro
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B40 |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Eixo | Hubshaft, 8 mm |
| Fixação | Com lâmina mola |
| Saída | HTL |
| Alimentação | 5–26 VCC |
| Conexão | Prensa-cabo lateral |
| Cabo | 2 m |
| Plug | Sem plug |
| Grau de proteção | Conforme série B40 |
