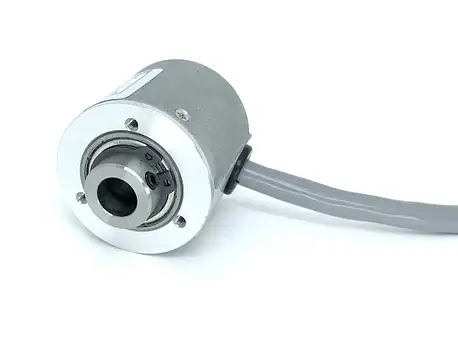

B400600H6YBA20 Encoder Incremental
Encoder com 40 mm de diâmetro externo, 600 PPR, canais complementares AA\BB\ZZ\, eixo semi-vazado (Hubshaft) de 6 mm, fixação por lâmina mola, alimentação 5–26 VCC, saída elétrica HTL (5–26 VCC), conexão via prensa cabo lateral, com 2 metros de cabo e sem plug.
O Dynapar B400600H6YBA20 é um encoder incremental óptico projetado para aplicações industriais que demandam precisão, robustez e confiabilidade na medição de velocidade, posição e sincronismo de eixos.
Fabricado no Brasil pela Dynapar (SPTech), o modelo integra a série B40, conhecida por sua construção compacta, elevada durabilidade e facilidade de instalação em diferentes máquinas e sistemas de automação.
Com resolução de 600 pulsos por rotação (PPR) e saída elétrica HTL (5–26 VCC), o encoder fornece sinais incrementais consistentes e estáveis, adequados para motores, inversores, servoacionamentos e aplicações de monitoramento industrial.
Este modelo utiliza eixo hubshaft (semi-vazado) de 6 mm, possui montagem com lâmina mola (código Y) e conexão via prensa-cabo lateral, sendo fornecido com 2 metros de cabo e sem plug.
Principais Características do B400600H6YBA20
Part Number: B400600H6YBA20
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ
Diâmetro externo: 40 mm
Resolução: 600 PPR
Flange / Eixo:
-
Eixo hubshaft (semi-vazado) de 6 mm (códigos H + 6)
-
Montagem com lâmina mola (código Y)
Alimentação: 5–26 VCC
Saída elétrica: HTL (5–26 VCC)
Conexão: Prensa-cabo lateral (código A)
Cabo: 2 metros (código 2)
Plug complementar: Sem plug (código 0)
Grau de proteção: Conforme série B40 – apto para uso industrial
Vantagens e Benefícios
-
Resolução de 600 PPR, adequada para aplicações que exigem maior definição na leitura de velocidade e posição.
-
Eixo hubshaft de 6 mm, permitindo montagem direta sobre o eixo do equipamento, sem necessidade de acoplamento.
-
Fixação com lâmina mola, promovendo absorção de vibrações e compensação de pequenos desalinhamentos.
-
Saída elétrica HTL (5–26 VCC), compatível com CLPs, inversores e sistemas digitais.
-
Conexão através de prensa-cabo lateral, assegurando boa vedação e robustez mecânica.
-
Carcaça compacta de 40 mm, ideal para máquinas com espaço reduzido.
Aplicações Típicas
-
Motores elétricos industriais
-
Sistemas com eixo passante
-
Máquinas de corte, embalagem, impressão e automação
-
Sistemas de transporte e posicionamento
-
Equipamentos de controle de velocidade e sincronismo
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B40 |
| Tipo | Incremental óptico |
| Resolução | 600 PPR |
| Diâmetro externo | 40 mm |
| Eixo | Hubshaft (semi-vazado), 6 mm |
| Fixação | Com lâmina mola |
| Alimentação | 5–26 VCC |
| Saída | HTL (5–26 VCC) |
| Conexão | Prensa-cabo lateral |
| Cabo | 2 m |
| Plug | Sem plug |
| Grau de proteção | Conforme série B40 |
| Velocidade máxima | Não informada no datasheet |
| Temperatura de operação | Conforme série B40 |
| Peso | Não informado |
