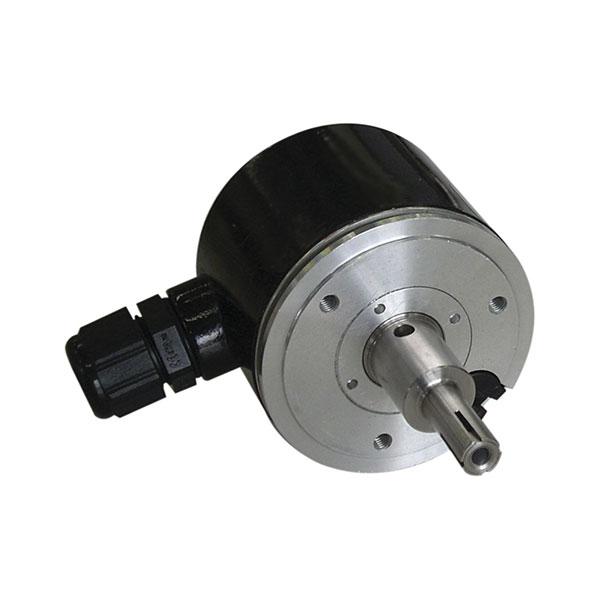

B58N1024XABA30 Encoder Incremental
Encoder com 58 mm de diâmetro externo, 1024 PPR, canais complementares AA\BB\ZZ, eixo expansivo de 10 mm (versão longa), alimentação de 5–26 VCC, saída elétrica HTL (5–26 VCC), conexão via prensa cabo lateral, com cabo de 3 metros e sem plug complementar.
O Dynapar B58N1024XABA30 é um encoder incremental óptico industrial projetado para aplicações que exigem alta precisão, montagem simplificada e durabilidade mecânica. Produzido no Brasil pela Dynapar (SPTech), ele integra a reconhecida série B58N, referência em confiabilidade e performance em ambientes industriais severos.
Com resolução de 1024 pulsos por rotação (PPR), este encoder oferece excelente definição para controle de velocidade, posicionamento e sincronismo de eixos. Sua construção com eixo expansivo de 10 mm (versão longa) permite instalação direta em eixos vazados de máquinas, garantindo fixação firme, centragem precisa e eliminação da necessidade de acoplamentos externos.
A saída HTL (5–26 VCC) proporciona alta imunidade a ruídos elétricos, ideal para aplicações com longos cabos ou proximidade de cargas indutivas. O modelo utiliza prensa-cabo lateral (A) e vem equipado com 3 metros de cabo, sem plug, permitindo integração personalizada conforme o padrão elétrico da máquina.
Principais Características do B58N1024XABA30
-
Part Number: B58N1024XABA30
-
Fabricante: Dynapar (SPTech)
-
Tipo: Encoder incremental óptico, canais complementares AA\BB\ZZ\
-
Diâmetro externo: 58 mm
-
Resolução: 1024 PPR
-
Eixo: Expansivo, 10 mm (versão longa)
-
Flange: Integrada ao sistema expansivo
-
Alimentação: 5–26 VCC
-
Saída elétrica: HTL (5–26 VCC), formato “Ungated”
-
Conexão: Prensa-cabo lateral
-
Cabo: 3 metros
-
Plug complementar: Não possui
-
Grau de proteção: IP67
-
Velocidade máxima: 6000 RPM
-
Temperatura de operação: 0°C a +100°C
-
Peso aproximado: 400 g
Vantagens e Benefícios
-
Eixo expansivo: instalação rápida e excelente fixação interna sem acoplamentos.
-
1024 PPR: equilíbrio ideal entre precisão e velocidade de resposta.
-
Saída HTL: maior resistência a interferências eletromagnéticas.
-
3 metros de cabo: ideal para integração direta sem extensões adicionais.
-
Proteção IP67: funcionamento seguro em ambientes úmidos e com poeira.
-
Construção metálica robusta: garante longa vida útil e elevada resistência mecânica.
-
Eletrônica protegida: contra sobretensão, curto-circuito e inversão de polaridade.
Aplicações Típicas
-
Sistemas de elevação e guinchos
-
Motores industriais e servoacionamentos
-
Máquinas de corte, impressão e extrusão
-
Esteiras transportadoras e linhas automatizadas
-
Sistemas de sincronismo de eixos
-
Enroladores, bobinadores e máquinas rotativas
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B58N |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Eixo | Expansivo, 10 mm (longo) |
| Saída | HTL (Ungated) |
| Conexão | Prensa-cabo lateral |
| Cabo | 3 m |
| Plug | Sem plug |
| Grau IP | IP67 |
| Rotação máxima | 6000 RPM |
| Temperatura | 0 a +100°C |
