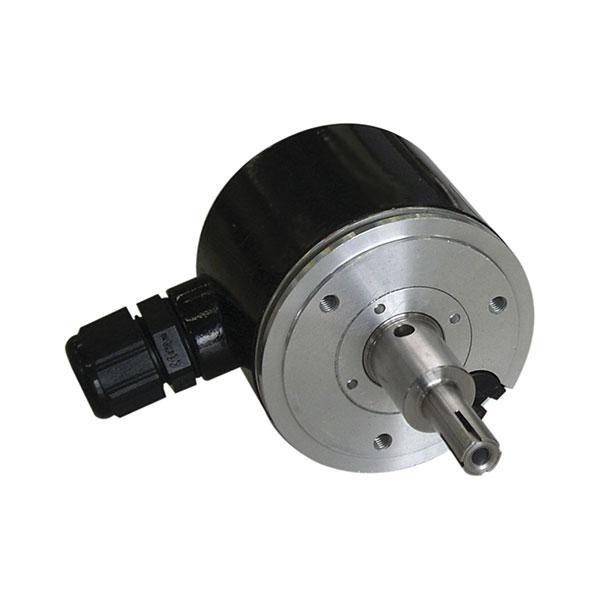

B58N1024X8BAST Encoder Incremental
Encoder com 58mm de diâmetro externo, 1024 PPR, canais complementares AA\BB\ZZ\, eixo expansivo de 8mm de diâmetro, alimentação 5-26VCC, saída 5-26VCC HTL, prensa cabo lateral com 0,5m e conexão via conector M23 especial macho horário.
O Dynapar B58N1024X8BAST é um encoder incremental óptico industrial de alta resolução, projetado para aplicações que exigem instalação direta em eixos motrizes com acoplamento expansivo, proporcionando fixação firme, sem necessidade de acoplamentos adicionais.
Pertencente à confiável série B58N, este modelo combina precisão, robustez e modularidade, sendo ideal para motores elétricos, servoacionamentos, guinchos e sistemas de automação.
Com diâmetro externo de 58 mm e resolução de 1024 pulsos por rotação (PPR), o B58N1024X8BAST oferece excelente desempenho em medições de velocidade e posição angular.
A saída elétrica HTL (5–26 VCC) com canais complementares AA\BB\ZZ\ garante compatibilidade total com CLPs e inversores industriais.
Sua conexão via prensa cabo lateral, com cabo de 0,5 metro e plug M23 macho anti-horário especial, assegura montagem prática, robusta e confiável.
Principais Características do B58N1024X8BAST
Part Number: B58N1024X8BAST
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ\
Diâmetro externo: 58 mm
Resolução: 1024 pulsos por rotação (PPR)
Flange / Eixo: Eixo expansivo de 8 mm
Alimentação: 5–26 VCC
Saída elétrica: HTL (5–26 VCC), formato “Ungated”
Conexão: Prensa cabo lateral
Cabo: 0,5 m
Plug: Plug especial M23 macho anti-horário (rosca externa)
Grau de proteção: IP67
Velocidade máxima: 6000 RPM
Temperatura de operação: 0°C a +100°C
Peso aproximado: 400 g
Vantagens e Benefícios
-
Alta precisão (1024 PPR) ideal para controle de velocidade e posicionamento.
-
Eixo expansivo de 8 mm, que permite montagem direta e firme no eixo motriz.
-
Saída HTL (5–26 VCC) compatível com CLPs, inversores e controladores industriais.
-
Conexão prática com prensa cabo lateral e plug M23 especial.
-
Construção metálica robusta com grau de proteção IP67.
-
Alta confiabilidade e vida útil prolongada dos rolamentos (20.000 h).
Aplicações Típicas
-
Motores elétricos e servoacionamentos
-
Sistemas de elevação e guindastes
-
Esteiras transportadoras e enroladores
-
Máquinas de corte, embalagem e têxteis
-
Aplicações industriais com montagem direta no eixo motriz
Por que escolher a série B58N Dynapar
A série B58N é referência em encoders incrementais fabricados no Brasil, unindo tecnologia óptica de alta resolução e mecânica compacta e modular.
Com múltiplas opções de flanges, eixos e conectores, atende a uma ampla gama de configurações industriais.
Possui proteção elétrica contra inversão de polaridade, curto-circuito e sobretensão, garantindo operação estável, durável e segura em qualquer ambiente.
📋 Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B58N |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Diâmetro externo | 58 mm |
| Eixo | Expansivo, 8 mm |
| Flange | Eixo expansivo |
| Alimentação | 5–26 VCC |
| Saída | HTL, formato “Ungated” |
| Conexão | Prensa cabo lateral |
| Cabo | 0,5 m |
| Plug | M23 macho anti-horário (rosca externa) |
| Grau de proteção | IP67 |
| Velocidade máxima | 6000 RPM |
| Temperatura de operação | 0 a +100 °C |
| Peso | ~400 g |
