B58N1024Q8AA80 Encoder Incremental
Encoder com 58 mm de diâmetro externo, 1024 PPR, canais complementares AA\BB\ZZ, flange quadrada, eixo sólido de 8 mm de diâmetro, alimentação de 5 VCC, saída elétrica TTL (5 VCC), conexão via prensa cabo lateral, com cabo de 8 metros e sem plug complementar.
O Dynapar B58N1024Q8AA80 é um encoder incremental óptico industrial projetado para aplicações que exigem precisão, robustez mecânica e alta confiabilidade. Fabricado no Brasil pela Dynapar (SPTech), o modelo faz parte da consagrada série B58N, amplamente utilizada em máquinas, sistemas de automação e processos industriais contínuos.
Com 1024 pulsos por rotação (PPR), o encoder oferece uma resolução ideal para controle de velocidade, posicionamento de eixos e monitoramento de movimento. A configuração mecânica utiliza flange quadrada (Q) combinada ao eixo sólido de 8 mm, garantindo excelente fixação, alinhamento e compatibilidade com acoplamentos industriais.
A saída elétrica TTL (5 VCC) proporciona sinais limpos e de alta frequência, ideais para controladores digitais e aplicações que exigem resposta rápida. O encoder utiliza prensa-cabo lateral (A) e acompanha 8 metros de cabo, sem plug complementar, permitindo terminação conforme o padrão elétrico do equipamento.
Principais Características do B58N1024Q8AA80
-
Part Number: B58N1024Q8AA80
-
Fabricante: Dynapar (SPTech)
-
Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ\
-
Diâmetro externo: 58 mm
-
Resolução: 1024 PPR
-
Flange / Eixo: Flange quadrada (Q), eixo sólido de 8 mm
-
Alimentação: 5 VCC
-
Saída elétrica: TTL (5 VCC), formato 1 “Ungated”
-
Conexão: Prensa-cabo lateral (A)
-
Cabo: 8 metros
-
Plug complementar: Não possui
-
Grau de proteção: IP67
-
Velocidade máxima: 6000 RPM
-
Temperatura de operação: 0°C a +100°C
-
Peso aproximado: 400 g
Vantagens e Benefícios
-
1024 PPR: alta precisão para controle de movimento e velocidade.
-
Flange quadrada: montagem firme e amplamente compatível com motores e máquinas industriais.
-
Eixo sólido de 8 mm: instalação robusta e versátil.
-
Saída TTL: ideal para controladores de alta frequência e sistemas digitais.
-
8 metros de cabo: facilita integração elétrica em longas distâncias.
-
IP67: excelente proteção em ambientes agressivos.
-
Construção metálica robusta: longa vida útil e resistência à vibração.
Aplicações Típicas
-
Máquinas de automação industrial
-
Motores elétricos e servoacionamentos
-
Sistemas de transporte e esteiras
-
Máquinas de corte, embalagem e extrusão
-
Linhas de produção e sincronismo de eixos
-
Bobinadores e enroladores
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B58N |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Flange | Quadrada |
| Eixo | Sólido, 8 mm |
| Saída | TTL (Ungated) |
| Conexão | Prensa-cabo lateral |
| Cabo | 8 m |
| Plug | Sem plug |
| Grau IP | IP67 |
| Velocidade máxima | 6000 RPM |
| Temperatura | 0 a +100°C |

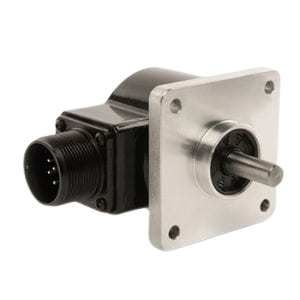

Imagem ilustrativa.
