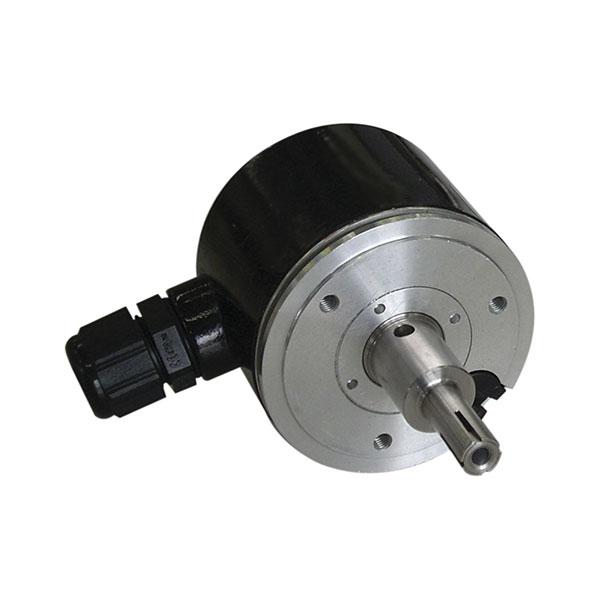

B58N1000XAAA40 Encoder Incremental

Encoder com 58mm de diâmetro externo, 1000 PPR, canais complementares AA\BB\ZZ, flange expansiva, eixo expansivo de 10mm de diâmetro, alimentação de 5VCC, saída 5VCC (TTL), conexão via prensa cabo lateral, com 4 metros de cabo e sem plug complementar.

O Dynapar B58N1000XAAA40 é um encoder incremental óptico industrial de alta precisão, especialmente desenvolvido para aplicações que requerem acoplamento direto em eixos ocas através de fixação expansiva, garantindo alinhamento perfeito e instalação simples.

Fabricado no Brasil pela Dynapar (SPTech), este modelo integra a robusta série B58N, reconhecida pela confiabilidade, versatilidade mecânica e excelente desempenho elétrico.

Com resolução de 1000 pulsos por rotação (PPR) e sinal TTL (5 VCC), o B58N1000XAAA40 oferece medições incrementais precisas, ideais para controle de velocidade, posição e sincronismo de eixos.
Seu eixo expansivo de 10 mm elimina a necessidade de acoplamentos, simplificando a montagem e reduzindo folgas e desalinhamentos.

A conexão via prensa cabo lateral com 4 metros de cabo assegura praticidade e segurança durante a instalação.
Construído com carcaça metálica de 58 mm e vedação IP67, o encoder suporta vibrações, poeira e condições ambientais severas.

Principais Características do B58N1000XAAA40

• Part Number: B58N1000XAAA40

• Fabricante: Dynapar (SPTech)

• Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ\

• Diâmetro externo: 58 mm

• Resolução: 1000 PPR

• Eixo / Montagem: Eixo expansivo de 10 mm (curto)

• Flange: Padrão expansivo

• Alimentação: 5 VCC

• Saída elétrica: TTL (5 VCC), formato “Ungated”

• Conexão: Prensa cabo lateral

• Cabo: 4 metros

• Plug complementar: Não possui

• Grau de proteção: IP67

• Velocidade máxima: 6000 RPM

• Temperatura de operação: 0°C a +100°C

• Peso aproximado: 400 g

Vantagens e Benefícios

• Instalação direta e sem acoplamento, via eixo expansivo de 10 mm.

• Alta precisão e estabilidade, com resolução de 1000 PPR.

• Saída TTL (5 VCC) compatível com CLPs, inversores e sistemas digitais.

• Construção metálica robusta e vedação IP67, ideal para ambientes industriais agressivos.

• Cabo de 4 m pré-instalado, facilitando a montagem elétrica.

• Baixa manutenção e longa vida útil dos rolamentos (20.000 horas).

Aplicações Típicas

• Motores elétricos e servoacionamentos com eixo oco

• Sistemas de automação e controle de velocidade

• Equipamentos têxteis, de embalagem e de extrusão

• Esteiras transportadoras e máquinas de corte

• Sistemas de sincronismo e posicionamento industrial

Por que escolher a série B58N Dynapar

A série B58N é referência no mercado nacional por unir precisão óptica, robustez mecânica e versatilidade modular.
Seu design permite múltiplas combinações de eixos, flanges e conexões, atendendo às mais diversas aplicações industriais.
Com eletrônica protegida contra curto-circuito, sobretensão e inversão de polaridade, os encoders B58N garantem operabilidade confiável e duradoura.

📋 Resumo Técnico
