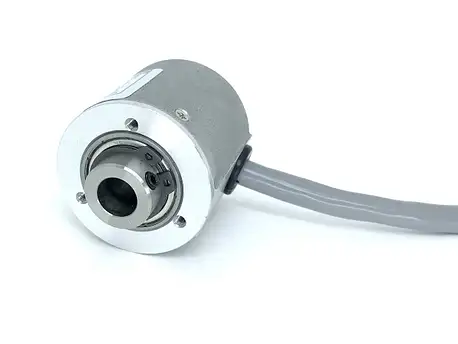

B401024HAYBA20 Encoder Incremental
Encoder com 40 mm de diâmetro externo, 1024 PPR, canais complementares AA\BB\ZZ\, eixo semi-vazado (Hubshaft) de 10 mm, fixação com lâmina mola, alimentação 5–26 VCC, saída HTL (5–26 VCC), conexão via prensa cabo lateral, com 2 metros de cabo e sem plug.
O Dynapar B401024HAYBA20 é um encoder incremental óptico destinado a aplicações industriais que exigem alta precisão, estabilidade de leitura e robustez na medição de velocidade, posição e sincronismo de eixos.
Fabricado no Brasil pela Dynapar (SPTech), o equipamento integra a série B40, reconhecida por sua construção compacta, durabilidade e desempenho confiável em ambientes industriais.
Com resolução de 1024 pulsos por rotação (PPR) e saída elétrica HTL (5–26 VCC), o encoder oferece sinais incrementais limpos e consistentes, adequados para servomotores, inversores, controladores de movimento e máquinas que necessitam de alta resolução.
Este modelo utiliza eixo hubshaft (semi-vazado) de 10 mm, montagem com lâmina mola (Y) — ideal para absorção de vibrações e desalinhamentos — e conexão via prensa-cabo lateral. É fornecido com 2 metros de cabo e sem plug.
Principais Características do B401024HAYBA20
Part Number: B401024HAYBA20
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico com canais AA\BB\ZZ
Diâmetro externo: 40 mm
Resolução: 1024 PPR
Eixo / Montagem:
-
Eixo Hubshaft (semi-vazado) de 10 mm (H + A)
-
Montagem com lâmina mola (Y)
Alimentação: 5–26 VCC
Saída elétrica: HTL (código B)
Conexão: Prensa-cabo lateral (A)
Cabo: 2 metros (2)
Plug complementar: Sem plug (0)
Grau de proteção: Conforme a série B40 – uso industrial
Vantagens e Benefícios
-
Resolução de 1024 PPR, ideal para aplicações que exigem controle preciso de velocidade e posicionamento.
-
Eixo hubshaft de 10 mm, permitindo montagem direta sobre o eixo motriz sem necessidade de acoplamento.
-
Montagem por lâmina mola, que absorve vibrações e compensa desalinhamentos.
-
Sinais HTL compatíveis com CLPs, inversores e módulos digitais industriais.
-
Cabo de 2 metros, oferecendo flexibilidade para instalações diversas.
-
Carcaça compacta e robusta de 40 mm, adequada para máquinas com espaço reduzido.
Aplicações Típicas
-
Motores elétricos e servoacionamentos
-
Sistemas com eixo passante
-
Máquinas de corte, impressão, embalagem e rotulagem
-
Plataformas de automação e sincronismo de eixos
-
Controle de velocidade e monitoramento de giro em ambientes industriais
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B40 |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Eixo | Hubshaft, 10 mm |
| Fixação | Com lâmina mola |
| Saída | HTL |
| Alimentação | 5–26 VCC |
| Conexão | Prensa-cabo lateral |
| Cabo | 2 m |
| Plug | Sem plug |
| Grau de proteção | Conforme série B40 |
