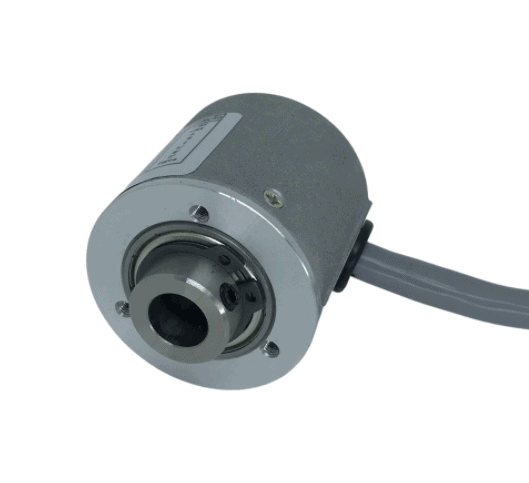

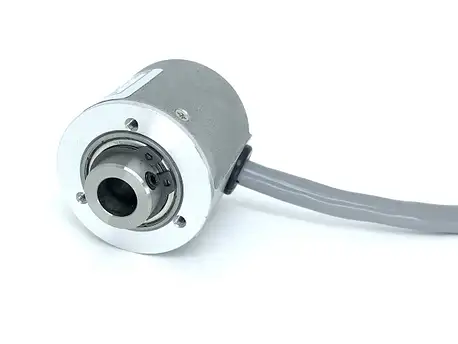

B401024HAYBA10 Encoder Incremental
Encoder com 40mm de diâmetro externo, 1024 pulsos por rotação (PPR), bidirecional, canais complementares AA/BB/ZZ/, eixo hubshaft (semi-vazado) de 10mm de diâmetro, com lâmina mola, alimentação de 5–26VCC, saída 5–26VCC HTL, conexão via prensa cabo lateral, com 1,5m de cabo e sem plug.
O Dynapar B401024HAYBA10 é um encoder incremental óptico projetado para aplicações industriais que exigem alta precisão, confiabilidade e robustez na medição de velocidade, posição e sincronismo.
Fabricado no Brasil pela Dynapar (SPTech), pertence à série B40, reconhecida por sua durabilidade, dimensões compactas e excelente desempenho mecânico em máquinas e sistemas de automação.
Com resolução de 1024 pulsos por rotação (PPR) e saída elétrica HTL (5–26 VCC), o encoder fornece sinais incrementais limpos e estáveis, adequados para controladores de movimento, inversores, servoacionamentos e equipamentos industriais que demandam alta resolução.
Este modelo utiliza eixo hubshaft (semi-vazado) de 10 mm, montagem com lâmina mola (Y) — indicada para compensação de vibrações e desalinhamentos — e conexão via prensa-cabo lateral, sendo fornecido com 1 metro de cabo e sem plug.
Principais Características do B401024HAYBA10
Part Number: B401024HAYBA10
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ
Diâmetro externo: 40 mm
Resolução: 1024 PPR
Eixo / Montagem:
-
Eixo Hubshaft (semi-vazado) de 10 mm (H + A)
-
Montagem com lâmina mola (Y)
Alimentação: 5–26 VCC
Saída elétrica: HTL (código B)
Conexão: Prensa-cabo lateral (A)
Cabo: 1 metro (código 1)
Plug complementar: Sem plug (0)
Grau de proteção: Conforme série B40 – adequado para uso industrial
Vantagens e Benefícios
-
Resolução de 1024 PPR, ideal para aplicações de alta precisão e sincronismo.
-
Eixo hubshaft de 10 mm, possibilitando montagem direta no eixo motriz sem acoplamento.
-
Fixação por lâmina mola, absorvendo vibrações e pequenos desalinhamentos.
-
Saída HTL (5–26 VCC) compatível com CLPs, inversores e módulos digitais.
-
Carcaça compacta de 40 mm, ideal para máquinas com espaço reduzido.
-
Sinais incrementais estáveis para controle de velocidade e posicionamento.
Aplicações Típicas
-
Motores industriais e servoacionamentos
-
Sistemas com eixo passante
-
Máquinas de corte, impressão, embalagem e rotulagem
-
Sistemas de posicionamento, transporte e sincronismo
-
Equipamentos que exigem alta precisão de controle de movimento
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B40 |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Eixo | Hubshaft, 10 mm |
| Fixação | Com lâmina mola |
| Saída | HTL |
| Alimentação | 5–26 VCC |
| Conexão | Prensa-cabo lateral |
| Cabo | 1 m |
| Plug | Sem plug |
| Grau de proteção | Conforme série B40 |
