B401024HAYAA10 Encoder Incremental
Encoder com 40mm de diâmetro externo, 1024 pulsos por rotação (PPR), bidirecional, canais complementares AA/BB/ZZ/, eixo hubshaft (semi-vazado) de 10mm de diâmetro, com lâmina mola, alimentação de 5VCC, saída 5VCC TTL, conexão via prensa cabo lateral, com 1,5m de cabo e sem plug.

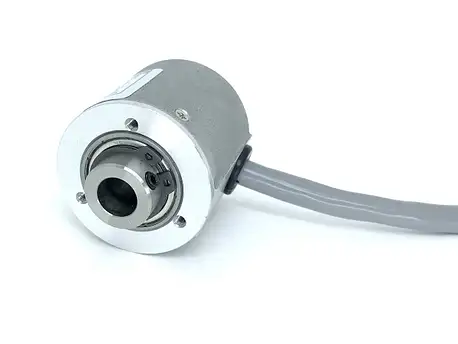

O Dynapar B401024HAYAA10 é um encoder incremental óptico desenvolvido para aplicações industriais que exigem alta precisão, robustez mecânica e confiabilidade na medição de velocidade, posição e sincronismo.
Fabricado no Brasil pela Dynapar (SPTech), faz parte da série B40, caracterizada pelo design compacto, excelente resistência mecânica e fácil integração em máquinas e sistemas de automação.
Com resolução de 1024 pulsos por rotação (PPR) e saída elétrica TTL 5 VCC, o encoder oferece sinais incrementais de alta qualidade, adequados para controladores de movimento, servomotores, inversores e aplicações que demandam alta resolução.
Este modelo utiliza eixo hubshaft (semi-vazado) de 10 mm, possui montagem com lâmina mola (código Y) e conexão via prensa-cabo lateral, sendo fornecido com 10 metros de cabo e sem plug.
Principais Características do B401024HAYAA10
Part Number: B401024HAYAA10
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ
Diâmetro externo: 40 mm
Resolução: 1024 PPR
Eixo / Montagem:
-
Eixo hubshaft (semi-vazado) de 10 mm
-
Montagem com lâmina mola (código Y)
Alimentação: 5 VCC
Saída elétrica: TTL (código A)
Conexão: Prensa-cabo lateral (código A)
Cabo: 10 metros (código A)
Plug complementar: Sem plug (código 0 implícito)
Grau de proteção: Conforme série B40 – adequado para ambientes industriais
Vantagens e Benefícios
-
Resolução de 1024 PPR, adequada para alta definição de velocidade e posicionamento.
-
Eixo hubshaft de 10 mm, permitindo montagem direta sobre o eixo motriz.
-
Fixação por lâmina mola, que absorve vibrações e desalinhamentos, prolongando a vida útil.
-
Saída TTL 5 VCC, ideal para sistemas digitais de alta velocidade.
-
Cabo de 10 metros, oferecendo grande flexibilidade de instalação.
-
Carcaça compacta de 40 mm, adequada para máquinas industriais com pouco espaço.
Aplicações Típicas
-
Servoacionamentos e motores de precisão
-
Sistemas de posicionamento e sincronismo
-
Equipamentos de automação de alta resolução
-
Máquinas de corte, impressão, embalagem e rotulagem
-
Monitoramento de velocidade em eixos industriais
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B40 |
| Tipo | Incremental óptico |
| Resolução | 1024 PPR |
| Eixo | Hubshaft, 10 mm |
| Fixação | Com lâmina mola |
| Alimentação | 5 VCC |
| Saída | TTL (A) |
| Conexão | Prensa-cabo lateral |
| Cabo | 10 m |
| Plug | Sem plug |
| Grau de proteção | Conforme série B40 |
