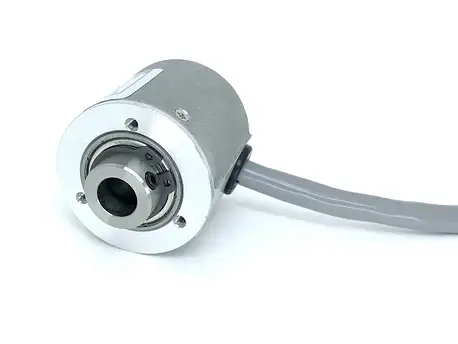

B400500H8YBA10 Encoder Incremental
Encoder Incremental com 40mm de diametro externo, bidirecional com marker, canais complementares AA/BB/ZZ/, eixo vazado de 8mm de diametro, fixação lamina mola, alimentação 5-26VCC, saida 5-26VCC HTL, prensa cabo lateral com 1,5m de cabo.
O Dynapar B400500H8YBA10 é um encoder incremental óptico desenvolvido para aplicações industriais que necessitam de precisão, robustez e estabilidade na medição de velocidade, posição e sincronismo.
Fabricado no Brasil pela Dynapar (SPTech), integra a série B40, conhecida pelo seu design compacto, elevada confiabilidade e fácil integração em equipamentos e sistemas de automação.
Com resolução de 500 pulsos por rotação (PPR) e saída elétrica HTL (5–26 VCC), o encoder fornece sinais incrementais estáveis, adequados para motores, inversores de frequência, servoacionamentos e máquinas industriais em geral.
Este modelo possui eixo hubshaft (semi-vazado) de 8 mm, montagem com lâmina mola (código Y) para absorção de desalinhamentos, e conexão via prensa-cabo lateral, sendo fornecido com 1 metro de cabo e sem plug.
Principais Características do B400500H8YBA10
Part Number: B400500H8YBA10
Fabricante: Dynapar (SPTech)
Tipo: Encoder incremental óptico, com canais complementares AA\BB\ZZ
Diâmetro externo: 40 mm
Resolução: 500 PPR
Flange / Eixo:
-
Eixo hubshaft (semi-vazado) de 8 mm (códigos H + 8)
-
Montagem com lâmina mola (código Y)
Alimentação: 5–26 VCC
Saída elétrica: HTL (5–26 VCC)
Conexão: Prensa-cabo lateral (código A)
Cabo: 1 metro (código 1)
Plug complementar: Sem plug (código 0)
Grau de proteção: Conforme série B40 – adequado a ambientes industriais
Vantagens e Benefícios
-
Resolução de 500 PPR, indicada para aplicações que exigem boa precisão de velocidade e posicionamento.
-
Eixo hubshaft de 8 mm, permitindo montagem direta sobre eixo motriz sem necessidade de acoplamento.
-
Fixação com lâmina mola, absorvendo vibrações e pequenos desalinhamentos, aumentando a vida útil do encoder.
-
Saída elétrica HTL (5–26 VCC), compatível com CLPs, inversores e drivers industriais.
-
Conexão via prensa-cabo lateral, robusta e de fácil instalação.
-
Carcaça metálica compacta de 40 mm, ideal para máquinas industriais com espaço reduzido.
Aplicações Típicas
-
Motores elétricos industriais
-
Acionamentos com eixo passante
-
Sistemas de transporte e posicionamento
-
Máquinas de corte, embalagem, impressão e automação
-
Monitoramento de velocidade e sincronismo de eixos
Resumo Técnico
| Característica | Valor |
|---|---|
| Série | B40 |
| Tipo | Incremental óptico |
| Resolução | 500 PPR |
| Diâmetro externo | 40 mm |
| Eixo | Hubshaft (semi-vazado), 8 mm |
| Fixação | Com lâmina mola |
| Alimentação | 5–26 VCC |
| Saída | HTL (5–26 VCC) |
| Conexão | Prensa-cabo lateral |
| Cabo | 1 m |
| Plug | Sem plug |
| Grau de proteção | Conforme série B40 |
| Velocidade máxima | Não informada no datasheet |
| Temperatura de operação | Conforme série B40 |
| Peso | Não informado |
